Bloque 2: Dado con dispaly7segmentos

Simulación del lanzamiento de un dado con un display 7 segmentos.

Cuando pulsamos el botón, simulamos lanzar el dado, va rodando hasta que para en una cara.




Código:
//array con los pines donde van conectados los segmentos
int ledPins[] = {2, 3, 4, 5, 10, 9, 8, 7}; //los pines se pueden cambiar según
                                           //sea la conexión mas adecuada en la placa
int pulsador=6; //conectaremos el pulsadoral pin 6

int die[6][8]={
/* array con las combinaciones de encendido/apagado para cada núnero
      pin 2
   **********
 8 *        *3
   *   9    *
   **********
 7 *        *4
   *        *
   **********  * 5
       10
*/
  //1
  {0,1,1,1,0,0,0,0},
  //2
  {1,1,0,1,1,1,0,1},
  //3
  {1,1,1,1,1,0,0,1},
  //4
  {0,1,1,1,0,0,1,1},
  //5
  {1,0,1,1,1,0,1,1},
  //6
  {0,0,1,1,1,1,1,1},
};

/*
  usamos waitTime para simular un tiempo en el que el
  dado está rodando indicando las diferentes caras
*/
float waitTime=1;

void setup(){
  //Configura cada pin como salida
  for(int i=0;i<8;i++){
    pinMode(ledPins[i],OUTPUT);
  }
  pinMode(pulsador,INPUT); //Configura el pulsador como entrada

  /*Genera una semilla en la función random. Usamos el valor de
  A0, cuando no está conectado a nada, Nos aporta una señal
  electrica debido al ruido. Ésta será aleatoria y no va bien
  para nuestro caso
  */
  randomSeed(analogRead(A0));
}
void loop(){
  //reinicia el tiempo de espera
  waitTime=2;

  /*
    Imaginamos que el dado cuando se tira va rodando
    mostrando las distintas caras. El giro cada vez
    es mas lento, hasta que se detiene
  */
  while(waitTime<1000){
    /*
      Genera valores aleatorios.
      The die value can be 1 to 6, in the array it's
      die[0] to die[5]. random(0,6) generate a value
      between 0 to 6, that would be 0 to 5 in effect.
    */
    int value;
    value=random(0,6);

    //Muestra el valor del dado
    displayDie(value);

    /*
      See why waitTime have to be float? If it's an integer,
      multiply it by 1.3 will make it lose everything behind
      the decimal mark. We use 2 as the starting value,
      2*1.3 should be 2.6, losing the fractional parts means
      it'll be 2 in the end, so 2*1.3=2! It'll
    */
    waitTime=waitTime*1.3;
    delay(waitTime);
  }

  /*
    Now the die is stable, wait untill the tilt switch is
    activated again. ts.pressed() stops the whole program
    until it's activated.
  */
  while (digitalRead (pulsador)==0){
    delay(10);
 }
}

void displayDie(int num){
  //Show the die value by turning on/off the right leds
  for(int i=0;i<8;i++){
    digitalWrite(ledPins[i],die[num][i]);
  }
}

Bloque 3: Tocadiscos binario

Programa "Tocadiscos binario"

/* incluimos el fichero en el que aparecen las notas relacionadas con su frecuencia*/

#include "pitches.h"

int piezo=8; //el piezo lo conectaremos en el pin digital 8

int sensorVal[3]; //En esta variable se irán almacenando os valores de los 3 sensores de IR

int frontera=500; //Fijamos el limite a a partir del que consideramos negro o blanco el color de lectura

int salida=0; //en salida iremos guardando el valor en binario de la combinación de los tres sensores

void setup() {

  pinMode(piezo,OUTPUT);

  Serial.begin(9600);

}

void loop() {

  // almacenamos las lecturas de los sensores

  sensorVal[1]=analogRead(A1);

  sensorVal[2]=analogRead(A2);

  sensorVal[3]=analogRead(A3);

  // Podemos imprimir el valor de las lecturas para comprobar los límites

  // (por si hubiera que cambiar la frontera)



  //Serial.print(sensorVal[1]);Serial.print("  ");

  //Serial.print(sensorVal[2]);Serial.print("  ");

  //Serial.println(sensorVal[3]);

  /* Iremos comprobando los valores de las lecturas y dependiendo de si son altas

   o bajas y su combinación obtendremos los valores de la salida:

   Sensor1 sensor2 sensor 3    Salida

   0        0        0          0

   0        0        1          1

   0        1        0          2

   0        1        1          3

   1        0        0          4

   1        0        1          5

   1        1        0          6

   1        1        1          7

*/



  if ((sensorVal[1]>frontera)&&(sensorVal[2]>frontera)&&(sensorVal[3]>frontera)){

    salida=0;}

  if ((sensorVal[1]>frontera)&&(sensorVal[2]>frontera)&&(sensorVal[3]<frontera)){

    salida=1;}

  if ((sensorVal[1]>frontera)&&(sensorVal[2]<frontera)&&(sensorVal[3]>frontera)){

    salida=2;}

  if ((sensorVal[1]>frontera)&&(sensorVal[2]<frontera)&&(sensorVal[3]<frontera)){

    salida=3;}

  if ((sensorVal[1]<frontera)&&(sensorVal[2]>frontera)&&(sensorVal[3]>frontera)){

    salida=4;}

  if ((sensorVal[1]<frontera)&&(sensorVal[2]>frontera)&&(sensorVal[3]<frontera)){

    salida=5;}

  if ((sensorVal[1]<frontera)&&(sensorVal[2]<frontera)&&(sensorVal[3]>frontera)){

    salida=6;}

  if ((sensorVal[1]<frontera)&&(sensorVal[2]<frontera)&&(sensorVal[3]<frontera)){

    salida=7;}



  Serial.println(salida);

    // Dependiendo de la salida se toca una nota u otra



  if (salida==0){

    noTone(piezo);

    }

    if (salida==1){

    tone(piezo, NOTE_C4);

    delay(10);

    }

    if (salida==2){

    tone(piezo, NOTE_D4);

    delay(10);

    }

    if (salida==3){

    tone(piezo, NOTE_E4);

    delay(10);

    }

    if (salida==4){

    tone(piezo, NOTE_F4);

    delay(10);

    }

    if (salida==5){

    tone(piezo, NOTE_G4);

    delay(10);

    }

    if (salida==6){

    tone(piezo, NOTE_A5);

    delay(10);

    }

    if (salida==7){

    tone(piezo, NOTE_B5);

    delay(10);

    }

}

Escuela de Pensamiento Computacional. Bloque 4

Bloque 3: Sensor de luz

¡SIGUE EXPERIMENTANDO!

Control de un LED con sensor de luz

Control de un piezo con sensor de luz

Bloque 3: Escribiendo señales analógicas

¡SIGUE EXPERIMENTANDO!

Programa Breath:

Control de un LED con un potenciómetro

Escuela de Pensamiento Computacional. Bloque 3

(Lee TODA la entrada antes de comenzar a hacer los ejercicios)

Vamos a trabajar durante 5 ó 6 sesiones continuando con la programación con Arduino.

1ª sesión

1. Lee el primer punto "leyendo señales analógicas" y realiza el ejercicio que se propone.

Haz el ¡SIGUE EXPERIMENTANDO!

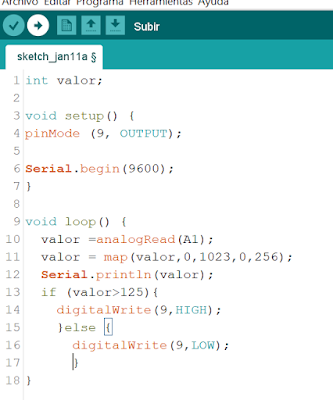

2. Emplea la sentencia if para convertir el potenciómetro en un interruptor. Si el valor leído es mayor que un valor determinado (umbral), enciende el LED, si es menor lo apaga.

os recuerdo que la sentencia if tiene esta sintaxis:

if (condición){

       sentencias1;

       sentencia2;

      }

3. Emplea el potenciómetro para generar sonido con un piezo. Haz que el valor leído sea la frecuencia del tono.

Cuando acabes crea un documento del Google y súbelo a tu blog. Llámalo "primera sesión bloque3"
Haz capturas de imagen para documentar el ejercicio.

2ª sesión

Lee el punto "escribiendo señales analógicas" del apartado CONCEPTOS del Bloque 3

1. Debes hacer el ejercicios aparece de ejemplo en el curso (ejemplo 3.2). Todos los ejercicios deben estar explicados (documentados)

2. Sigue experimentando:

Intenta hacer que el LED se apague poco a poco después de que alcance el brillo completo, en lugar de apagarse de repente. A esto lo llamamos una luz de respiración (breath).

3. ¿Se puede cambiar la velocidad de la "respiración" para que se apague más rápido o más lento?

4. ¿Se puede utilizar un potenciómetro para controlar el LED? Recuerda la diferencia entre analogRead() y analogWrite().

Si no das con la solución pincha aquí

Cuando acabes, crea un documento del Google y súbelo a tu blog. Llámalo "segunda sesión  bloque3"

3ª sesión

Lee el punto "sensor de luz" del apartado CONCEPTOS del Bloque 3

Todos los ejercicios deben estar explicados (documentados)

1. Haz el ejercicio del Ejemplo 3.3.

¡Sigue experimentando!.

2. Para saber más sobre el sensor de luz, haz click en la referencia sensor de luz.

Intenta hacer la lámpara automática que hemos mencionado anteriormente. Cuando la lectura del sensor es más baja que un valor concreto o umbral, la luz se enciende. De lo contrario, se apaga. Utiliza un LED para simular la lámpara.

3. Emplea el sensor de luz para hacer sonidos con un piezo. Recuerda asignar los valores correctamente.

4. Haz el ejercicio del Ejemplo 3.4.

Si no te sale pulsa aquí.

No hace falta que realices  el apartado de calibración de sensores, a no ser que tengas problema con la calibración.

Cuando acabes crea un documento del Google y súbelo a tu blog. Llámalo "tercera sesión  bloque3"

4ª sesión

Lee los puntos "Puerto serie",  "Enviando al ordenador"  y "Recibiendo del ordenador" del apartado CONCEPTOS del Bloque 3

Todos los ejercicios deben estar explicados (documentados)

1. Haz el ejercicio 3.5

2. Haz el ejercicio 3.6

 ¡Sigue experimentando!.(el de la imagen)

3. Para saber más, haz click en la referencia comunicación serie.

Declara una variable para almacenar el valor mapeado del sensor (emplea la función map()). Envía por el puerto serie ambos valores y comprueba como cambian cuando modificas la luz en el sensor.

Cuando acabes crea un documento de Google y súbelo a tu blog. Llámalo "cuarta sesión bloque3"

El segundo ¡Sigue experimentando! de "Recibiendo del ordenador"  no es necesario que lo hagas.

5ª y 6ª sesión

Cuando acabéis con los CONCEPTOS, comenzaremos con los PROYECTOS. Echad una ojeada a los siete y realizad el que más os guste.

Tocadiscos Binario  ¡¡El archivo del curso no me funciona.
Probad éste que sí funciona!!

Boombox   ¡¡probado!! NOTA: Los archivos WAV deben convertirse a 8 bits, mono y 16000 muestras por segundo.

Monstruo de las galletas  ¡¡difícil!!. ¡¡Probado!! NOTA: Tal vez haya que cambiar el puerto de comunicación en procesing.

Drawdio  ¡¡probado!! NOTA: Para mejor funcionamiento modificar los límites del sensibilidad del sensor capacitivo (lowerThreshold=200 y upperThreshold=1100)

Caja knock knock  ¡¡probado!! (código difícil de entender)

P.O.V.  ¡¡probado!!

Secuenciador      ¡¡difícil!!  ¡¡NO Probado!!

Cuando acabes crea un documento del Google y súbelo a tu blog. Llámalo "quinta sesión  bloque3"

Todos los ejercicios deben estar explicados (documentados)
